全重庆最大！耐德能装自主研发建造30000立方米LNG全容罐

日前，由我会员单位重庆耐德能源装备集成有限公司（简称“耐德能装”）自主设计建造的30000立方米LNG全容罐（用于储存液化天然气的储罐）正式装车出液，是重庆市范围内企业自主研发的容积最大的双金属全包容储罐，填补了重庆市范围内研发及应用空白，有效促进了重庆市装备制造业发展。

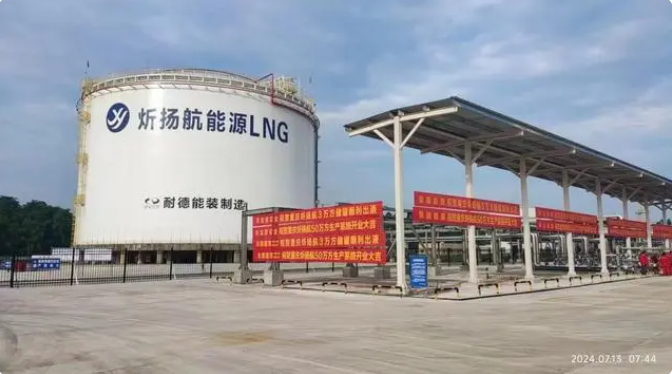

耐德能装自主研发建造的30000立方米LNG全容罐。（企业供图）

耐德能装也成为完全掌握LNG双金属全包容储罐的设计制造安装，在全国极少数能提供LNG液化工厂全套工艺和设备的供应商。

据介绍，该项目是重庆炘扬航能源有限公司厂内储罐，有效容积为30000立方米。与国内外同行产品相比，此LNG双金属全包容罐具有更优的绝热性能、更低的日蒸发率指标、更可靠的结构稳定性、更高的吹扫效率以及更高的安全性能，综合性能位居行业前列。

在此之前，由于LNG双金属全包容储罐计算结构复杂、建造难度大，重庆市范围内没有企业、机构能完成该大型储罐设计和建造。

耐德能装也是坚守长期主义，选择长期维持高强度研发力度，终于实现破局。

耐德能装副总经理吴运涛表示，为推动LNG产业链的健康快速发展，近年来耐德能装通过投入大量的人力、财力、物力，从设计、材料、加工、焊接、建造、调试、预冷等全方位入手。

自2019年自主设计、建造出第一台5000立方米LNG双金属全包容储罐，到本次项目的30000立方米LNG全容罐项目完整设计、建造和投运，企业成功掌握了LNG大容积储存技术，完成实体化研制，现已具备研制50000立方米以下容积相应储罐的技术实力。

LNG全容罐正式装车出液。（企业供图）

LNG全容罐作为一种储存液化天然气的设施，需要具备良好的抗震设计，以确保在地震等自然灾害发生时能够保持结构的稳定性和安全性。

耐德能装将国标GB50011与美标API650、AP1620进行糅合，对储罐在0BE、SSE、ALE（地震模拟和分析相关的术语）等况下的地震垂直加速度、水平加速度、冲击加速度及对流加速度等系数进行分析计算，在确保储罐地震工况的可靠性下，最大化减少了建造耗材量。

在绝热性能方面，耐德能装采用珠光砂对内罐筒体挤压缓冲设计。在确保保温性能的基础上，分析主容器筒体在工作周期中由于温度冷热交替引起的收缩量，重新分配了主容器筒体外壁弹性毡厚度和主容器筒体与次容器筒体夹层环形空间填充的膨胀珍珠岩厚度，做到绝热性能和建造成本的最优配比。

双层金属壁热角保护结构在LNG全容罐设计中扮演着至关重要的角色，主要用于提高储罐的安全性和可靠性。

耐德能装创新制造工艺，将角保护筒体与角保护底板的直角连接调整为通过弧形过渡板连接，加大角保护底板与次容器筒体之间的距离。并在次容器罐壁内侧下部设置一定厚度、搭接连接的绝热板，大大提高了热角保护的结构稳定性和绝热性，有效解决了储罐外壁漏冷结霜的问题。

双金属全容罐的氮气吹扫系统是一种重要的安全和维护措施，主要用于确保储罐内部的干燥和清洁，防止腐蚀和结冰，提高储罐的安全性和可靠性。

在系统设计中，耐德能装对主容器吹扫结构、夹层吹扫结构和底部绝热层吹扫结构进行优化设计，大大提高了储罐吹扫置换效率，同时节约了吹扫氮气用量，进一步优化建造成本。

耐德能装一直深耕新能源及清洁能源，其打造的天然气加注装备入选，该设备全球市场占有率超15％，位居国际前三国内第一，业务覆盖亚、非、欧等世界各地，入选第7批制造业全国单项冠军企业（产品）名录。

同时，在氢能领域，国内第一台加氢机、全球唯一液力式压缩机、西南地区首座综合能源站、全球唯一地下储氢加氢站……一项项填补行业空白的创新成果，都有着耐德能装的身影。
